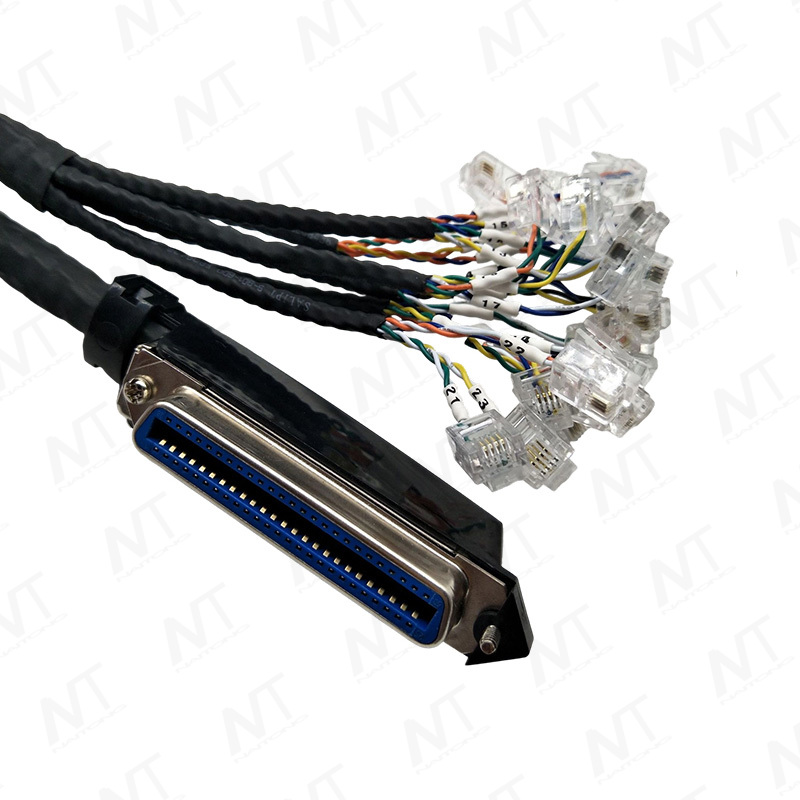

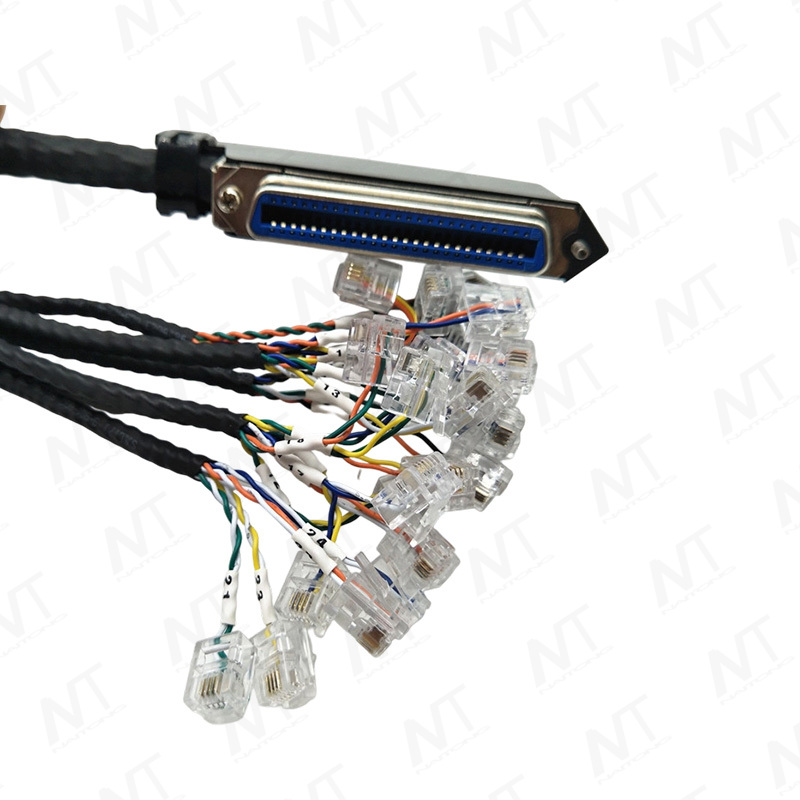

Bộ dây dẫn phân phối đa kênh CN50 (SCSI50) đến RJ11

Mã sản phẩm: NT-GK26039

Số lượng đặt hàng tối thiểu: 1.000 chiếc

Điều khoản thanh toán: Đặt cọc 30% bằng chuyển khoản ngân hàng, số dư còn lại thanh toán trước khi giao hàng

Thời gian giao hàng: Mẫu 3–15 ngày, đơn hàng số lượng lớn 2–4 tuần

Cảng xuất hàng: Thượng Hải, Việt Nam

Dịch vụ: OEM/ODM, Tùy chỉnh

Đóng gói: hộp, nhãn và pallet được thiết kế theo yêu cầu.

Liên hệ với chúng tôi

TRƯỚC:Dây cáp nguồn động cơ servo và bộ mã hóa tín hiệu động cơ servo TIẾP THEO:Bộ dây dẫn điện cho thiết bị tự động hóa công nghiệp

Mô tả

Đầu cái CN50 (SCSI50)

Sử dụng đầu nối SCSI/CN50 50 chân tiêu chuẩn, giao diện mở rộng mật độ cao dành cho các thiết bị chuyển mạch viễn thông và thiết bị cổng thoại, có khả năng truyền tải nhiều đường tín hiệu điện thoại trên một giao diện duy nhất.

Với các vít khóa và rãnh định vị để kết nối chắc chắn, chống lỏng, tương thích với các giao diện mở rộng chuyên dụng trên các tấm phía sau của thiết bị.

Đầu nối pha lê RJ11

Đầu cuối được chia thành nhiều đầu tinh thể RJ11 (được hiển thị song song trong sơ đồ), giao diện tiêu chuẩn cho đường dây điện thoại, kết nối trực tiếp với điện thoại, máy fax hoặc hộp phân phối.

Mỗi RJ11 tương ứng với 2 chân trong giao diện CN50, cho phép mở rộng tối đa 24 đường dây điện thoại từ một giao diện CN50 duy nhất (trong số 50 chân, một số dành cho nguồn/nối đất, các chân còn lại tương ứng với 24 đường tín hiệu).

Thân cáp

Cáp sử dụng cấu trúc cặp xoắn đa lõi để giảm nhiễu xuyên kênh tín hiệu và đảm bảo chất lượng cuộc gọi thoại; lớp vỏ bện bên ngoài cải thiện khả năng chống nhiễu điện từ và chống mài mòn, thích hợp sử dụng lâu dài trong phòng thiết bị.

Mỗi lõi dây được đánh dấu bằng một mã số để dễ dàng đối chiếu thông tin mạch điện, tạo điều kiện thuận lợi cho việc đấu nối và bảo trì thiết bị trong phòng.

Thông số kỹ thuật

Tên sản phẩm	Bộ dây dẫn phân phối đa kênh tùy chỉnh CN50 (SCSI50) đến RJ11
Lĩnh vực ứng dụng	Robot công nghiệp, thiết bị tự động hóa công nghiệp, thiết bị năng lượng mới
Màu cáp	Theo yêu cầu của khách hàng
Chiều dài cáp	Theo yêu cầu của khách hàng
Dây dẫn	Theo yêu cầu của khách hàng
Vật liệu cách nhiệt bên ngoài	TPU, PVC, PE (Polyvinyl clorua) (Thành mỏng)
Vỏ cáp	PE/TPU/XLPE, v.v.
Loại đầu nối	CN50 (SCSI50) / RJ11
Kết nối định nghĩa chân	Theo yêu cầu của khách hàng
Đồng bên trong	Đồng mạ thiếc / Đồng trần
Chứng chỉ chất lượng	ISO9001, IATF16949, ROHS, UL, SGS, REACH
Kiểm thử hiệu năng	Kiểm tra đầu cuối 100% & Kiểm tra hiệu suất điện 100% & Kiểm tra chất lượng điện 100% = 0,65

Ứng dụng

Phân phối tổng đài PBX / Cổng thoại

Đây là ứng dụng chính, thường thấy trong các phòng thiết bị doanh nghiệp và viễn thông: mở rộng giao diện mở rộng CN50 của các tổng đài PBX (như Panasonic, Siemens, Guowei, v.v.) thành nhiều đường dây điện thoại kết nối các thiết bị mở rộng bên trong, máy fax hoặc đường dây bên ngoài.

Được sử dụng để mở rộng phân phối các cổng thoại IP, cho phép các giao diện cổng đơn kết nối nhiều thiết bị đầu cuối điện thoại.

Quản lý mạch tập trung trong các phòng thiết bị

Giảm độ phức tạp của dây dẫn trong phòng thiết bị bằng cách hợp nhất việc truyền tín hiệu đa kênh thông qua một cáp mật độ cao duy nhất, sau đó phân phối đến từng đầu cuối riêng lẻ, tạo điều kiện thuận lợi cho việc bảo trì tập trung và cách ly lỗi.
